带偏心套和加长内圈的嵌入式麻豆视频传媒

嵌入式麻豆视频传媒基于密封深沟球麻豆视频传媒设计的。 这种型式的嵌入式麻豆视频传媒适用于旋转方向固定的应用。 内圈两侧加长，且带有偏心套，可快速方便地装在轴上。

• 快速方便安装在轴上

• 可承受初始静态不对中

• 使用寿命长

• 降低噪声和振动级别

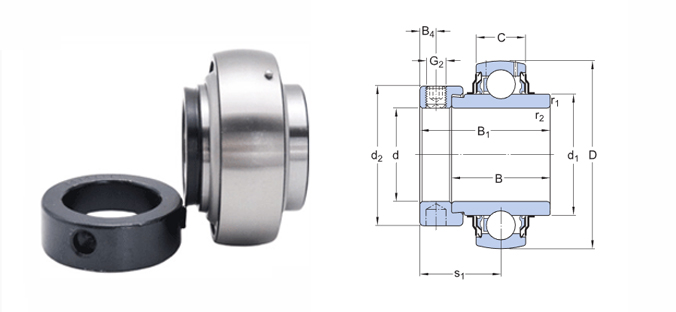

尺寸

d	55 mm	孔径
D	100 mm	外径
B1	71.4 mm	麻豆视频传媒总宽度
B	55.6 mm	内圈宽度
C	25 mm	外圈宽度
d1	≈69.06 mm	内圈外径
d2	74.5 mm	锁紧套外径
B4	7.9 mm	侧面到螺纹中心的距离
r1,2	min.1 mm	内圈倒角尺寸
s1	43.6 mm	锁定扣侧面到滚道中心的距离

数据计算

基本额定动荷	C	43.6 kN
基本额定静负荷	C0	29 kN
疲劳载荷限值	Pu	1.25 kN
极限转速		3 600 r/min
锁紧方式		偏心锁环
计算系数	f0	14

重量

重量

1.3 kg

安装信息

紧定螺钉	G2	M10x1
紧定螺钉的六角扳手尺寸	N	5 mm
推荐的紧定螺钉拧紧力矩		16.5 N·m

​

带座外球面麻豆视频传媒选鲁岳不锈钢麻豆视频传媒（无锡）有限公司，带座外球面麻豆视频传媒厂家主要生产SIAIF耐高温麻豆视频传媒、不锈钢麻豆视频传媒、带座外球面麻豆视频传媒,带座外球面麻豆视频传媒 UEL211产品相关信息：型号：UEL211，   品牌：SIAIF麻豆视频传媒 ,  类型：带座外球面麻豆视频传媒 ，  内径：55mm ,  外径：100mm ,  厚度：71.4mm ,  想要更多的了解无锡带座外球面麻豆视频传媒 UEL211的相关产品信息，可以拨打服务热线 ，麻豆精品视频在线会为您详细介绍产品的相关服务。

鲁岳不锈钢麻豆视频传媒（无锡）有限公司生产的SIAIF带座外球面麻豆视频传媒 UEL211 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面麻豆视频传媒 UEL211>产品价格合理，保证质量，满足客户的产品工艺需求。
